产品简述

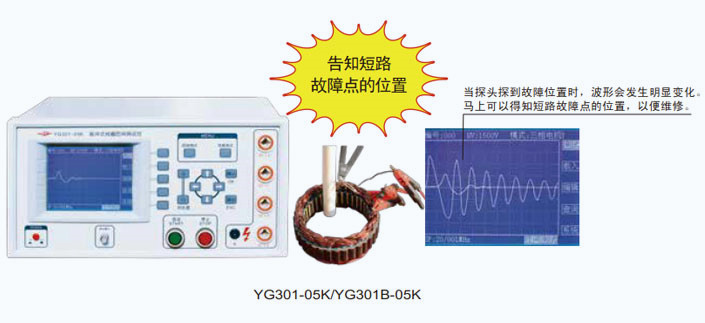

   YG301-05K采用本公司专用探头，当探头靠近短路故障点时，波形会发生明显变化。马上可以得知短路故障点的位置，极大地提高了电机维修的效率。当不使用短路探测功能时，它就是一台智能型的匝间绝缘测试仪。可设置手动模式和自动模式，兼容手动的简便和自动的快捷可任意设置三相电机三角形接法和星形接法、单向电机主副绕组、主副副绕组、主副+主副之间绕组接法，满足全系列电机进行匝间测试。

性能特点

采用先进的数字信号处理技术，超强抗干扰能力

同时显示设定电压(V)与峰值电压（Vp）或（Vtp）

四种波形比较方法快速判断线圈品质

LCD液晶模块显示，人性化操作界面，简单易学

比较结果直接显示，并有多种声响报警方式可选择

快速判断线圈绝缘性能，速度达6次/秒

低电感量脉冲测试，小至10uH

最大40MHz采样频率

技术规格

仪器型号

YG301-05K

YG301B-05K

输出脉冲电压

500V-5000V

500V-5000V

脉冲能量

Max180milli-Joul

Max180milli-Joul

电感量测试范围

≥10uH
低电感量测试性能突出
主要适用于：电动车电机、低电感量变压器、Y180以下电机

≥20uH
主要适用于：电动车电机、变压器行业、Y180以下电机

报警音响

合格响、不合格响、混合声响

电压控制方式

手控、脚控

测试模式

手控比较、自动比较

测量速度

6次/秒

比较方式

面积比较，面积差比较，电晕放电，相位差比较

存储单元

100个（外设优盘可选）

工作环境

0℃～40℃，＜90%RH

工作电源

220V ± 10%，50Hz±5%

重量

约12kg

体积

320×345×170(mm)
