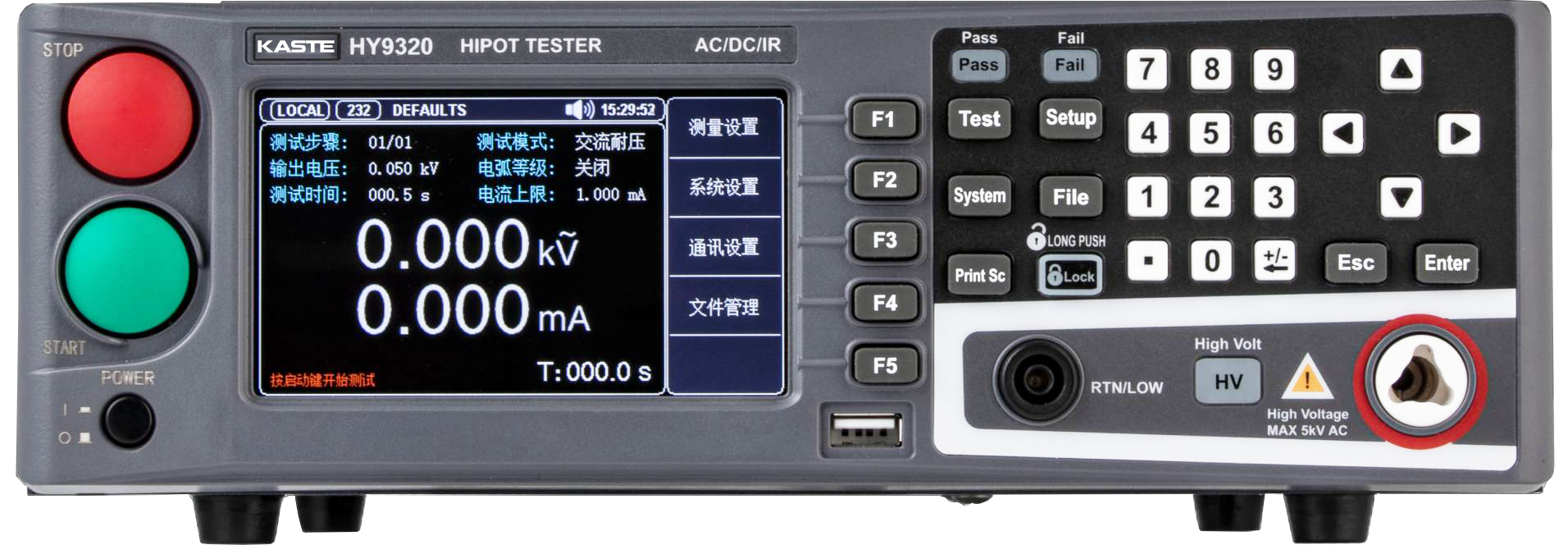

型号

HY9320

耐电压测试

输出电压

AC

电压范围

0.050kV—5.000kV

电压波形

正弦波

失真度

< 3％

工作频率

50、60Hz可选

频率精度

±1%

输出功率

100VA（5.000kV 20mA）

电压调整率

±(1.0%+50V)(额定功率）

DC

电压范围

0.050 kV—6.000kV

信号源频率

600Hz

输出功率

60VA（6.000kV 10mA）

电压调整率

±（1.0% +100V) （额定功率）

电压分辨率

1V

电压输出精度

±(1.0%设定+5V) (空载)

电压测试精度

±(1.0%读数+5V)

电压产生方式

DDS信号源加AB类功放

电流测试范围

AC

电流范围

0.001mA – 20mA

短路电流（瞬间）

>40 mA(设定输出电压>500V)

电流分辨率

0.001 mA

电流精度

±(2.0%读数+5个字)

实际电流

OFF, 0.001 mA-20mA

DC

电流范围

0.1uA – 10.00mA

电流精度

±(2.0%读数+5个字)

放电功能

测试结束后自动放电

绝缘电阻测试

输出电压

0.050kV – 2.500kV(可选配5.00kV）

电压分辨率

1V

电压测试精度

±(1.0%读数+2V)

最大输出电流

10mA

最大输出功率

25VA（2500V/10mA）

输出瞬间短路电流

>20mA(设定输出电压>500V)

负载调整率

≤1％（额定功率）

纹波（1kV）

≤3% (1kV，空载)

放电功能

测试结束后自动放电

电阻测量范围

0.1MΩ– 10GΩ

电阻显示量程

(1000V)

10mA    0.1 MΩ-0.5 MΩ

2mA     0.5 MΩ-5 MΩ

200uA   5 MΩ-50 MΩ

20uA    50 MΩ-500 MΩ

2uA     500 MΩ-10GΩ

电阻测量准确度

≥500V

1MΩ– 1GΩ  ±(5%读数+5个字)

1GΩ– 10GΩ ±(10%读数+5个字)

< 500V

0.1MΩ– 1GΩ±(10%读数+5个字)

1GΩ– 10GΩ 仅供参考无精度要求

电流测量准确度

±(1.5%读数+5个字) （清零后）

电弧侦测

测量范围

AC

OFF，1-9级

DC

OFF，1-9级

比较器

判别方式

窗口比较方式

I下 ON： 当I下< Ix < I上 ，PASS；

当Ix ≤ I下 或 Ix ≥ I上，FAIL；（条件I下 < I上）

I下 OFF： 当Ix < I上，PASS；当Ix ≥ I上，FAIL；

绝缘电阻判别方式同上

电流上限设置I上

AC

0.001mA – 20mA

DC

0.1uA – 10mA

电流下限设置I下

(LOWER OFF)

AC

0.001mA – 20mA

DC

0.1uA –10mA

电阻上限设置

OFF,  0.1MΩ - 10GΩ

电阻下限设置

0.1MΩ– 10GΩ

判别输出

PASS/FAIL LCD及LED分别显示, 声音报警

参数设定

电压上升时间

0.1s – 999.9s

电压跌落时间

0 s – 999.9s， (仅在耐电压PASS后）

电压等待时间

0.3s – 999.9s  (仅直流耐电压，且满足 上升时间 + 测试时间> 等待时间）

测试时间设定

0.1s – 999.9s （在TIMER ON时）

时间准确度

±（0.2%设定值 ± 0.1s）

测量功能

键盘锁

防止意外修改测试条件，或禁止测试条件被修改

底数清零功能

流过输出线之间的绝缘电阻和分布电容的电流可被清零

启动等待延迟

在开始测试时（按下了START），先输出高压启动信号，等待一定时间后开始高压输出。

电流超量程判断

硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤

ARC电弧侦测

采样电流的突变信号，判断回路潜在的隐患及大概的规模

地线电流检测

在意外触电或高压对外壳有漏电时，保护人身安全

报警音量调节

关、低、中、高

高压指示

窗口指示和LED灯指示

存储与接口

文件编程和存储

可编程100个测试文件， 每个文件可以有20个测试项目。

USB HOST接口

有（最大支持128G）

开机参数保存

设定参数保存为默认参数，下次开机可以自动恢复。

控制接口

HANDLER，SINGAL

通讯协议

SCPI，Modbus RTU

通讯接口

RS232C，LAN，可选配RS485

订货信息

标准配件

HY900R： 高压测试夹一副

HY900B： 高压测试棒

HY106： RS232通讯电缆
