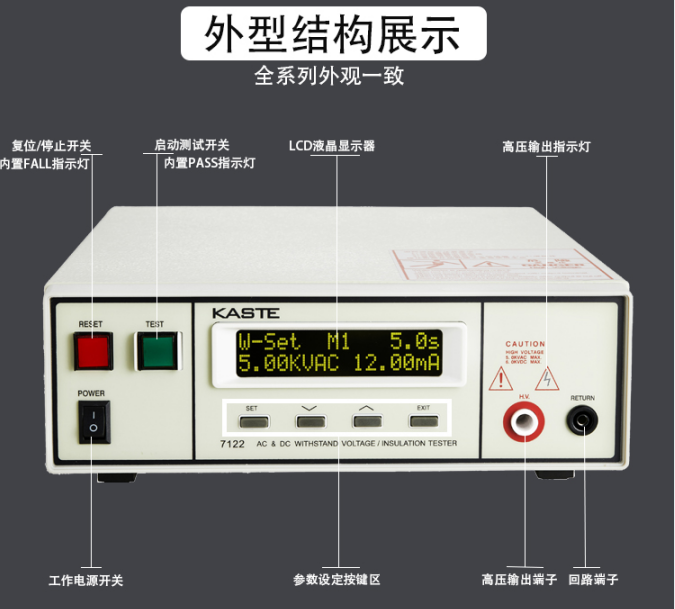

嘉仕7122耐压绝缘测试仪简要操作说明：

1、插上电源线，并保证电网与仪器的外壳接地的良好性

2、合上工作电源开关，这时候仪器会进入开机自检程序直到跳至测试界面。

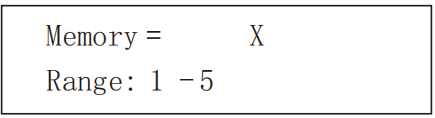

3、按显示器下方SET按键进入设置参数模式，首先进入到的第一个项目是记忆组选择，本机支持五组记忆组M1-M5，用户可以根据自己的测试要求设定五组不同的数据保存在记忆组里，方便更换产品测试数据时快捷调用。按^键或∨键可切换记忆组，再按SET键进入下一步同时保存记忆组。

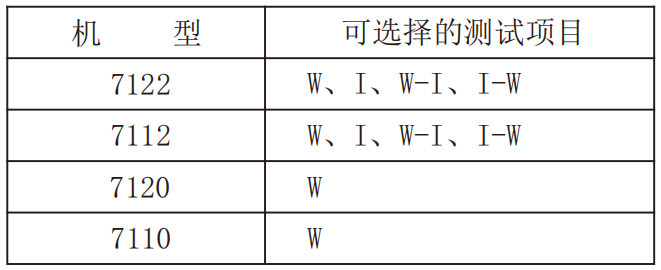

4、选定记忆组后，我们继续按SET键进入下一步，第二步为测试项目选择，W为单测试耐压，I为单测试绝缘电阻，W-I为先测耐压再测绝缘，I-W为先测绝缘再测耐压，7100系列包含四个机型，七种不同的测试模式，其中7122机型为集成所有机型的功能型号。按^键或∨键可切换模式。

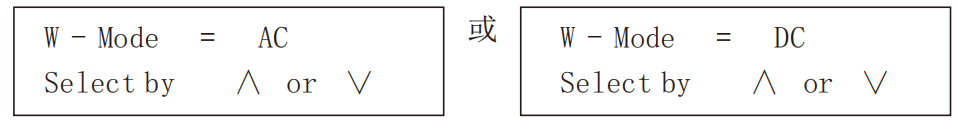

5、选定测试模式后，我们再按SET键进入下一步，也就是第三步。我们以7122机型W-I模式为例，这时候视窗进入到W耐压模式选择，因为7122机型集成AC/DC交直流双耐压功能，所以该步骤为选择AC交流或DC直流耐压选项，用户可根据自己产品的特性要求选择所需的耐压类别。按^键或∨键可切换模式。

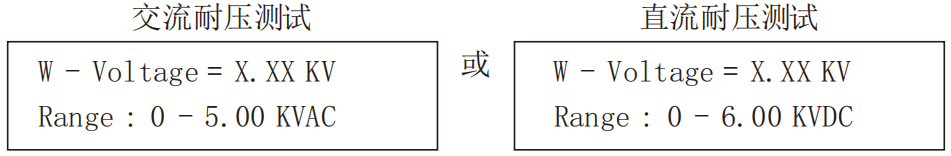

6、选定耐压模式后我们继续按SET进入下一步，第四步也就是输出耐压设定视窗，用户可以根据自己产品要求的参数设定所需耐压值，如AC1500V，仪器单位为KV，我们就设定成1.5KV即可。按^键或∨键进行设定增加或减少，长按该键可步进式快速调整。

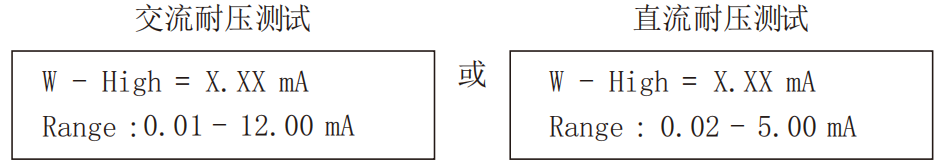

7，耐压参数设定后按SET键进入下一步，第五步，设定耐压漏电流上限，用户可根据产品要求设定所需电流值，上限量程AC交流耐压0.02-12mA.DC直流耐压0.02~5mA.

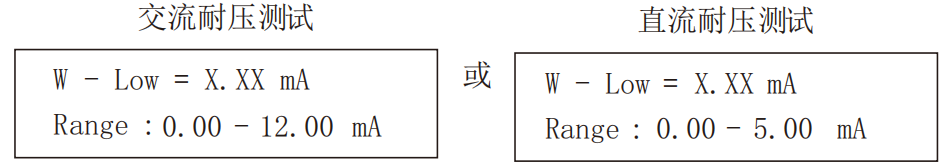

8、上限电流设定完成按SET键进入下一步，第六步耐压下限漏电流设定，因为产品的绝缘性能为越大越好，因此漏电流也是越小越好，有的产品绝缘性能比较好，漏电流比较小，已经超过仪器的读取下限，所以我们一般建议用户直接设定为0，也就是最小值。如有特别要求的用户可以设定自己所需的数值，同样按^键或∨键进行设定增加或减少。

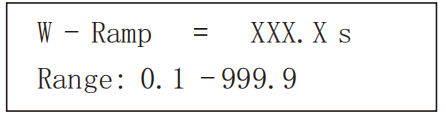

9、下限电流设定完成进入下一步，第七步缓升时间设定，本时间也就是设定的耐压如1500V从0V至1500V上升的过程，一些用户要求监测产品的击穿电压点的时候就会选用此时间，比如电压上升到1000V的时候产品被击穿报警。常规测试我们设定为0.1S就OK。

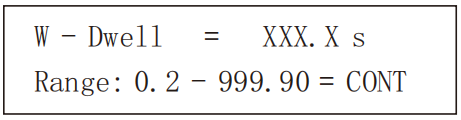

10、第八步，缓升时间设置完成按SET键进入测试时间设定，也就是设定产品打耐压所要求的时间，比如1500V两秒，就设定2S就OK，用户根据自己产品要求选定测试时间。量程0~999S，设定为0耐压为持续不间断输出。

11、第九步，测试时间设定完成继续按SET按键进入下一步，测试频率选择模式，50HZ/60HZ可选，按^键或∨键进行切换选择。

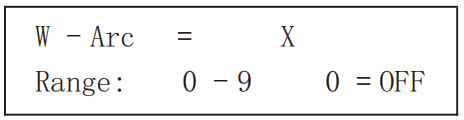

12、频率选择完成按SET进入下一步，第十步电弧帧测设定，模式灵敏度可选1~9，0为关才本功能。电弧帧测功能一般针对变压器，开关电源等一些感性容性产品所要求测试的项目，一般电子 产品无需测试该功能，可选择关闭。

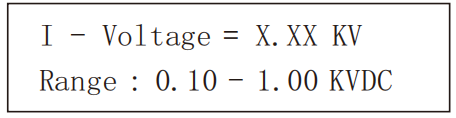

13、按SET进入下一步，第十一步为绝缘测试输出电压选择，量程100V-1000V，常规绝缘测试一般选择为500V或1000V。按^键或∨键进行所需电压设定。

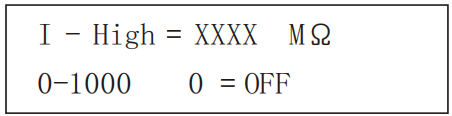

14、第十二步，绝缘电阻上限设定，量程为0~1000MΩ，一般情况下产品的绝缘性能越大越好，所以我们一般建议设定为0，也就是超过仪器的量程。

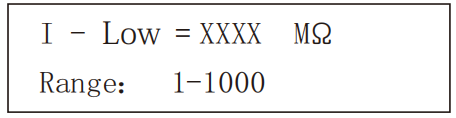

15、按SET进入下一步，第十三步绝缘电阻下限设定，量程为1-1000MΩ，也就是产品的绝缘电阻值不能低于多少MΩ，比如产品要求不能低于20MΩ就设定为20MΩ,用户根据产品要求按^键或∨键进行所需阻值设定。

16、绝缘电阻下限设定完成后继续按SET键进入下一步，第十四步绝缘电阻测试时间设定，1-999.9S量程，用户可根据自己所需按^键或∨键进行测试时间设定。

17、设定完成绝缘电阻测试时间这时候我们就完成了整个W-I模式的参数设定，这时候再按SET键会跳回到第一步记忆组选择，我们就可以按EXIT键退出设定并保存刚才所设定的数据。这时候视窗跳回到待测界面，同时显示刚才所设定的数值。这时候我们就可以把产品接上去按TEST绿色启动键进行测试了。
