产品特点：

■采用先进的直接数字频率合成器(DSP)波形产生技术，使输出频率稳定度高，连续性好、测量精度高。

■按键带飞梭操作简单极极具人性化，240*128液晶屏显示，各参数显示一目了然。

■具有5组记忆，可以将常用的参数(电压V、频率F)存储，方便使用时调用。

■一次可执行20组不同电压、频率，并可连续做999次循环测试，每次循环时间可达9999秒。

■提供智能化PC机监控系统，标配 RS232/RS485通讯接口，指令执行时间小于10mS。

■电压Vrms，电流Irms，有功功率W，频率Hz，功率因素PF等值同时显示。

■具有100%加载卸载，稳压反应时间在20ms以内。

■输出线电压0-260.0V，0-520.0V。

■输出相电压0-150.0V，0-300.0V。

■输出频率40-400Hz。

■输入输出完全隔离。

 适用场合：

电力、通讯、科研机构、能源、电子电器制造、国防军工，实验室，航空（400HZ），家电出口检测

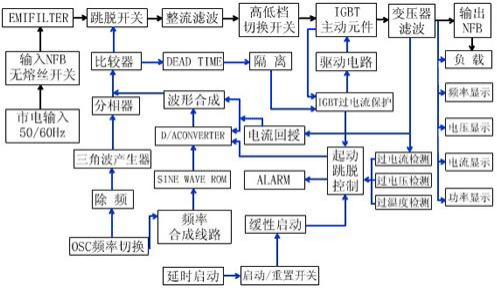

 原理方框图：

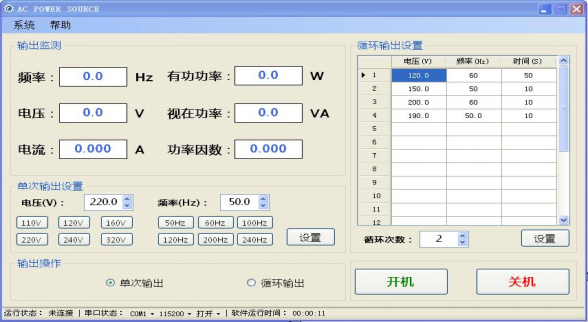

 软件操作界面：

 规格参数表：

型号

KS-33200T

KS-33300T

KS-33450T

容量

200KVA

300KVA

450KVA

制作方式

 IGBT/PWM脉宽调制方式

输入

相数

 三相（3相4线+G）

电压

 380V±10%

频率

 50Hz或60Hz ±5%

输出

相数

 三相（3相4线+G）

电压

 低档L: 相电压0～150V, 线电压0～260V

 高档H: 相电压0～300V, 线电压0～520V

频率

 40HZ-120Hz（120Hz-400Hz选购）

低档L

555.4A

833.2A

1250.0A

高档H

277.7A

416.6A

625.5A

显示LED

 240*128液晶屏显示,电压、电流、频率、功率、功率因数

电源调整率

 0.10%

负载调整率

 0.50%

总波形失真

 1%(纯阻性负载)

频率稳定度

 0.01%

电压解析度

 0.1V

频率解析度

 分辨率0.1HZ

电流解析度

 0.1A

测量精确度

电压

 0.5%FS+5dgt

电流

 0.5%FS+5dgt

功率

 0.5%FS+5dgt

设定精确度

频率

 0.01%FS+5dgt

电压

 1%FS

频率

 0.1%FS

快捷组

 共5组，每组可记忆电源，频率值，可方便调用

电脑存储组数

 20组不同电压、频率，可连续999次循环，每次循环时间达9999秒

通讯接口

 RS232、RS485(选配)

保护

 过流、过温、过载、短路

输入接线方式

 接线排

输出接线方式

 接线排

冷却方式

 风扇冷却

运行环境

 温度：0-40℃、湿度：20-80%RH

重量

750Kg

850Kg

950Kg

尺寸

1700*960*1600mm

1900*1060*1750mm
